工場製造業者SMTは機械SMD BGA HW-T6-64F HWGCにプリンター破片のmounterを過ぎたauto&semi自動はんだのすを選び、置く
自動PCBの積込み機

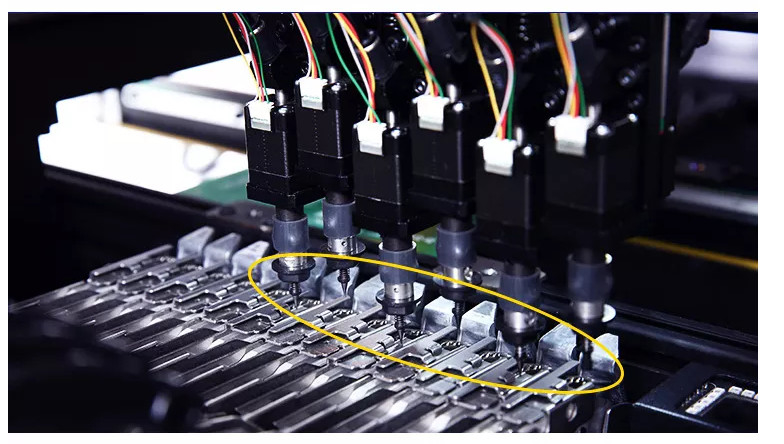

SMTの配置機械は直接向け、置き、そして取付ける自動板ローディングを実現するためにトラックに印刷の終了するPCB板を置くことができる。それは複数の送り装置を支える:最高50送り装置。標準的なICの皿、管の送り装置、棒の送り装置のサイズは調節可能である場合もある。

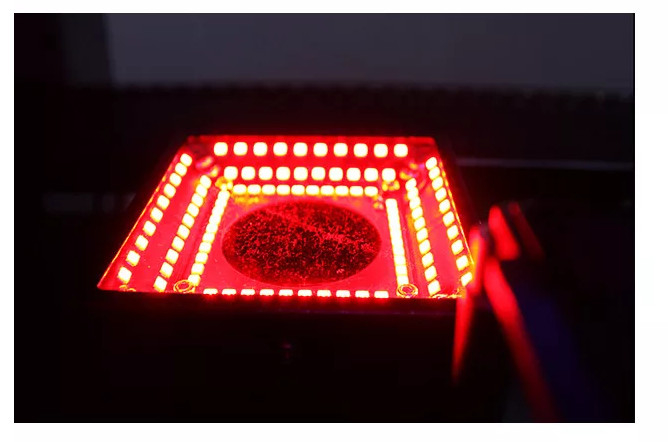

4組のカメラにつき同期同一証明

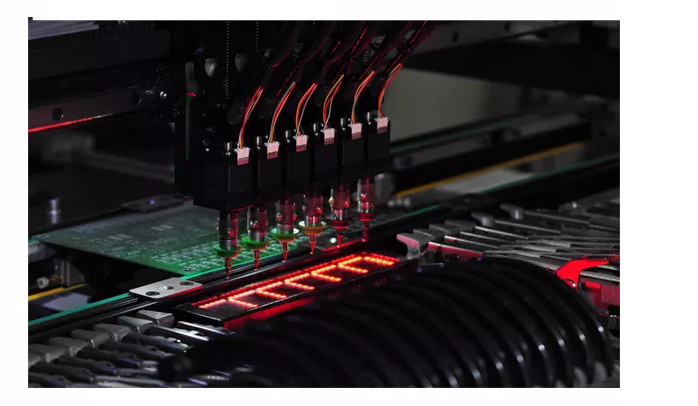

SMTの配置機械は6台のカメラが装備されている:1つの印、1の高精度のカメラおよび4つの高速カメラ。それは土台の速度そして精密を保障するために4ヘッドの同期同一証明を実現できる。標準的な構成は16のJUKIの高精度の吸引のノズルである。
サーボ・システム
SMTの配置機械は24時間の安定した土台を保障するために松下電器産業、高精度および安定性の日本から輸入されるサーボ・システムが装備されている。
鎖
それは輸入された機械のものと同じタイプである高圧抵抗力があり、耐久力のある抗力鎖を採用する。抗力鎖はたくさんの試験圧力の時に耐えることができる。

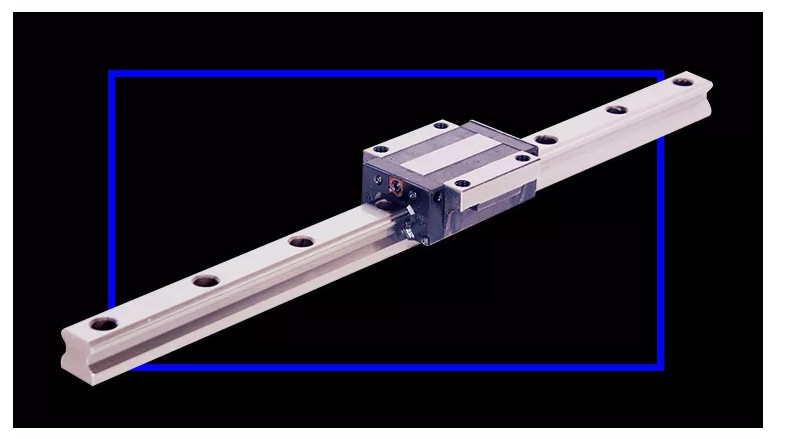

トラック

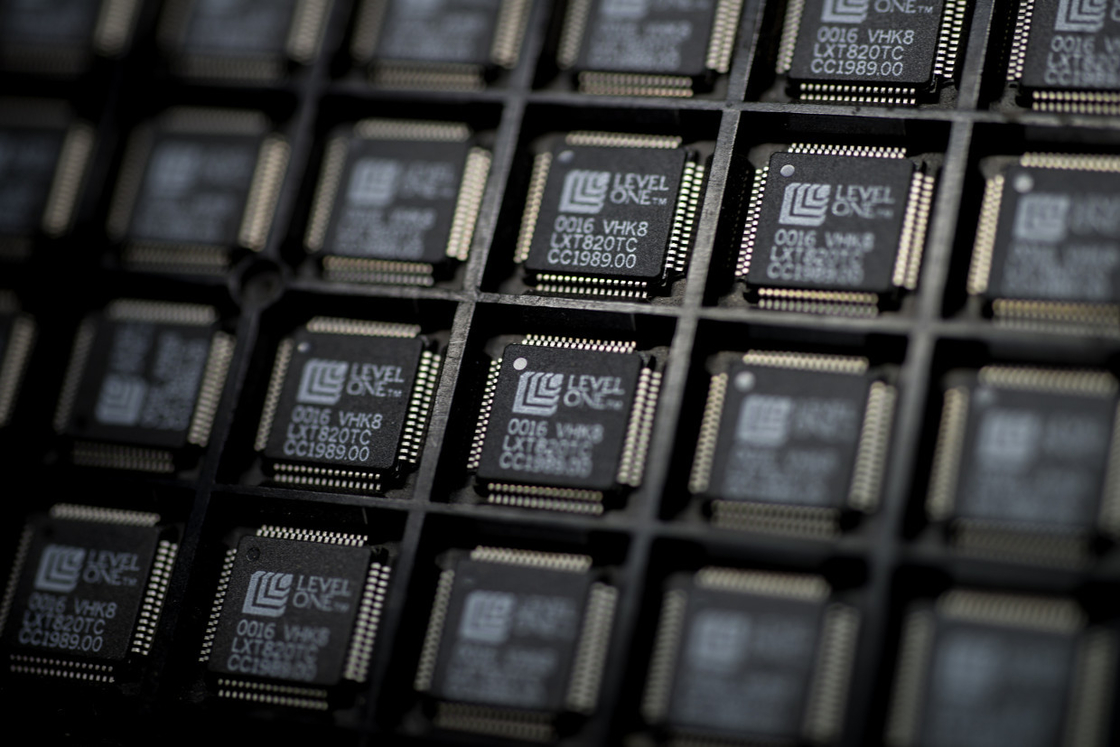

それはBGAの破片の精度を保障することを低雑音および高精度持っているTBI台湾からの高精度トラックを採用する。
コンベヤー
従ってこのSMTの配置機械は手動助手なしでSMTの退潮はんだ付けする機械にPCB板を運ぶことができるコンベヤーに救う人件費自動的に接続することができる。
技術的な変数:
| 指定 | |
| 送り装置の数 | 50 |
| XYZドライブ ガイド・レール | 高精度の頑丈な直線的ガイド・レール |
| カメラの数 | 6 |
| 頭部の数 | 4 |
| 平均出力 | 400W |
| PCB板への | 自動板 |
| ガイド | ねじガイド |
| 最高の取付けの速度 | 9500 Pcs/h |
| 実際の取付けの抵抗の平均取付けの速度 | 8000Pcs/h |
| Mounterの精密範囲 | 0201-40 * 40のmmの0.3 mmピン間隔の破片 |
| Z軸の最高旅行規模 | 20mm |
| 最高のサーキット ボード区域 | 400×200mm |
| 精密の位置 | 0.01mm |
| 吸引のノズルのバッファ範囲 | 4.5mm |
| 重量 | 300KG |
| 次元 | 900*1140*900mm |
| 電源 | 220V、50/60Hzまたは110V |
| 圧縮空気 | 0.6-0.7Mpa |
| ドライブ モーター | 松下電器産業のサーボ モーター |
| 動きのドライブ | 松下電器産業高速DSPのドライブ |
| 認識モード | 4つの頭部の同時認識 |
| 吸引のノズルの真空の源 | 真空のブレーカが付いている高速オンオフの真空の発電機 |
| オペレーティング システム | フル オートマチックの破片のmounterのオペレーティング システムのオペレーティング システム。 |
| 単独でオペレーティング システムWindowsに基づく私達によって成長して | |
| サポートWindows XP、win7 | |
| 要素の角度 | 動きの間の0-360°synchronous回転 |
| X/Yの操作モード | 線形加速および減速連結の理性的なカーブ |
| 印ポイント位置 | フル オートマチック（印ポイントは自由に調節することはである場合もある） |
| 理性的な警報 | 自動修正、自動詰物、供給不足警報 |
| 版の入るモード | 単一セクションの自動関係左から右へ |
| 置く手動版の供給自動PCBの移動の位置/プランジャー | |
| 表示装置 | 17インチ産業制御表示、4:3、決断:1280 x1024 |
| 認識のカメラの数 | 1台の印認識のカメラ、4台の速認識のカメラ |
| 1台の精密認識のカメラ。 | |
| 適応性がある取付けの規模 | 0201 0402、0603、0805 1206のダイオード、audion、SOT、QFPに適応性がある |
| 40*40mmおよびピン間隔≥0.3mmの中では | |
