操作の容易な速い組み立ておよび高い信頼性が優先するところ120の単一の送り装置の位置。
porductの記述

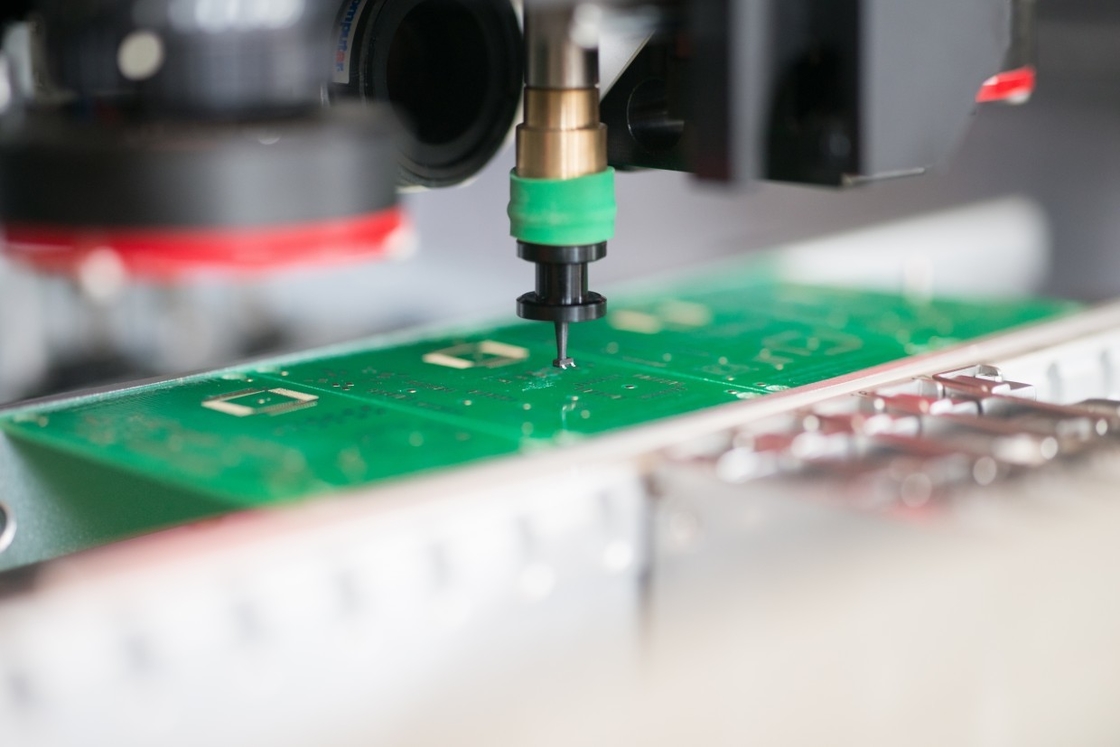

HW-DSQ800-120Fは視野の私達の最も普及したモデルである。HW-DSQ800-120Fは操作の速い組み立て、容易なおよび高い信頼性優先する260mm x 400mmの作業域、120の単一の送り装置の位置の進んだ機能を技術的に提供する。
システム特徴
*費用効果が大きい解決の最先端の装置との良質
*配置率の25000-26000までcph
*正確に置く0201、0402、LED、BGA、QFNを含む部品の広い範囲を…
私達の視野は私達の専有物の費用効果が大きい国内一突きおよび場所機械を作る私達は国際的な独占の現状を壊すように意図する企業になることであり。
私達は愛国心が強く、実用的、革新的ですこと、また社会に役立つことの哲学を維持した。販売の一突きおよび場所機械のプロダクトは中小企業によってだけでなく、自宅で認められるが、また消費者によって非常によく外国に受け取られる。
|
|
|
配置の頭部の数
|
8 （高精度）
|
|
ICの皿の数
|
96
|
|
送り装置の数
|
120 （8mmの送り装置に応じて）
|
|
正確さの位置
|
0.01mm
|
|
繰り返される正確さを取付ける
|
0.02mm
|
|
速度の取付けの範囲
|
20000-26000Pcs/h
|
|
適当な部品
|
resistor.capacitor.chip.lampのビード等。
|
|
PCBの支えられた最高区域
|
340*560mm
|
|
送り装置
|
NXTの電気送り装置、振動の送り装置、ICの皿等
|
|
認識装置
|
印のカメラx2の速い認識のカメラx8。高精度のカメラx1
|
|
適当な部品の最高の高さ
|
≤20mm
|
|
認識方法
|
8つの頭部によって同時認識そして選択
|
|
PCBはモードを運ぶ
|
左から右へthree-stage記入項目の自動関係、自動PCBの位置
|
|
印の位置
|
マニュアル/自動
|
|
プログラミング方法
|
手動でPCBの座標のファイルを輸入した後自動プログラミング
|
|
制御システム
|
HuaweiGuochuang 2021の制御システム
|
|
X-Y軸線の最高のステップ長さ
|
423mm*734mm （残された） 423mm*734mm （右）
|
|
X-Y軸線のトラック
|
4直線運動のquide + 4ゴロねじ
|
|
X-Y軸線の動きモード
|
加速の理性的な連結およびカーブおよびラインの統合された線形補入のアルゴリズムの減速
|
|
制御計算機
|
Intelの高性能プロセッサが付いている産業制御計算機
|
|
トラックの方法の調節
|
電気
|
|
|
4.5mm
|
|
Z軸の最高のステップ長さ
|
50mm
|
|
部品のための角度の範囲
|
士180°
|
|
モーター
|
松下電器産業ACサーボ モーター ミナスA6シリーズ
|
|
運転者
|
松下電器産業高速DSPの運転者
|
|
エア・サプライの条件
|
オイルの浄水器、> 60L塵のフィルターおよび空気圧の安定装置等
|
|
ノズルの真空の供給
|
高速真空の破烈機能を統合する日本CKDの真空の発電機
|
|
|
0.5-0.6mp
|
|
OS
|
Windowsに基づく独立した研究開発SMT理性的なOS
|
|
視野の表示
|
17インチ産業制御表示
|
|
|
ドイツのlgusの耐久の適用範囲が広いケーブル（10，000,000回）
|
|
電源
|
220V 50/60Hz
|
|
|
1500W
|
|
機械次元
|
1740*1360*1440mm
|
|
重量
|
1100Kg
|
視野のSystemThe HWの視野システム援助は事実上すべてのSMTの部品の0201、BGA、QFN、QFP、LEDおよび広い範囲の正確な配置を可能にする。
HWシリーズ視野の一突きおよび場所システムはすべてのオペレータのためのプログラミングに容易、操作に理性的速い
送り装置
NXT Electricialの送り装置は、サイズ含んでいる8mm、12mm、16mm、24のmm、32mmおよび44mmを採用された。
