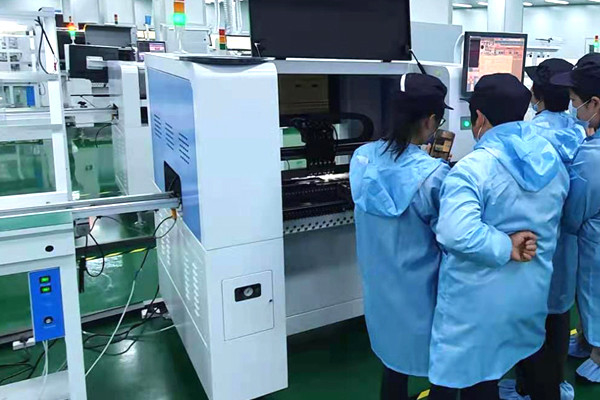

HWGC高速HW-DSQ800-120Fの一突きおよび場所機械Smt PCBの生産アセンブリは使用された0201台のBGAのsmt機械を貼った
自動PCBの積込み機
SMTの配置機械は直接向け、置き、そして取付ける自動板ローディングを実現するためにトラックに印刷の終了するPCB板を置くことができる。それは複数の送り装置を支える:最高80送り装置。標準的なICの皿、管の送り装置、棒の送り装置のサイズは調節可能である場合もある。
8組のカメラにつき同期同一証明
SMTの配置機械は10台のカメラが装備されている:1つの印、1の高精度のカメラおよび8つの高速カメラ。それは土台の速度そして精密を保障するために8ヘッドの同期同一証明を実現できる。標準的な構成は16のJUKIの高精度の吸引のノズルである。
サーボ・システム
SMTの配置機械は24時間の安定した土台を保障するために松下電器産業、高精度および安定性の日本から輸入されるサーボ・システムが装備されている。
鎖
それは輸入された機械のものと同じタイプである高圧抵抗力があり、耐久力のある抗力鎖を採用する。抗力鎖はたくさんの試験圧力の時に耐えることができる。
トラック
それはBGAの破片の精度を保障することを低雑音および高精度持っているTBI台湾からの高精度トラックを採用する。
コンベヤー
従ってこのSMTの配置機械は手動助手なしでSMTの退潮はんだ付けする機械にPCB板を運ぶことができるコンベヤーに救う人件費自動的に接続することができる。
|
|
|
モデル
|
H8
|
|
配置の頭部の数
|
8 （高精度）
|
|
送り装置の位置の数
|
80 （8mmの送り装置に応じて）
|
|
カメラの数
|
10
印のカメラ----------------1
速い認識のカメラ--8
高精度のカメラ----1
|
|
皿の数
|
サポートは48までの非送り装置装置、各材料取付けの範囲内の座標を指定し、更に拡大できる
実用面から機能を受け取る単一機械順序
|
|
正確さの位置
|
0.01mm
|
|
繰り返される正確さを取付ける
|
0.025mm
|
|
ノズルのバッファ範囲
|
4.5mm
|
|
PCBの最高区域
|
500*380mm
|
|
部品の最高の高さ
|
7mm （20mmにカスタマイズすることができる）
|
|
Z軸の最高の移動範囲
|
20mm
|
|
最高の取付けの速度
|
15000CPH
|
|
平均取付けの速度
|
10000-12000CPH
|
|
ガイド
|
ねじガイド
|
|
ドライブ モーター
|
ACサーボ モーター ミナス輸入されたA6シリーズ
|
|
動きのドライブ
|
輸入された高速DSPドライブ
|
|
XYZドライブ ガイド・レール
|
二重直線運動ガイド+二重ゴロねじ
|
|
適当な取付けの範囲
|
0201、0402、0603、0805、1206、ダイオード、三極管、SOTおよびQFP、BGA、etc.withの鉛ピッチ≥0.3mm （センタの間隔のために適した
40 * 40mmの内の0.5mm）
|
|
PCBの記入項目モード
|
左から右へThree-stage記入項目の自動関係、自動PCB
|
|
プログラミング方法
|
手動でPCBの座標のファイルを輸入した後自動プログラミング
|
|
トラックの方法の調節
|
電気
|
|
印の位置
|
自動--マニュアル
|
|
認識モード
|
8つの頭部の同時認識
|
|
テープ送り装置
|
8,12,16,24mmおよび振動の送り装置（管の破片に付すことができる）
|
