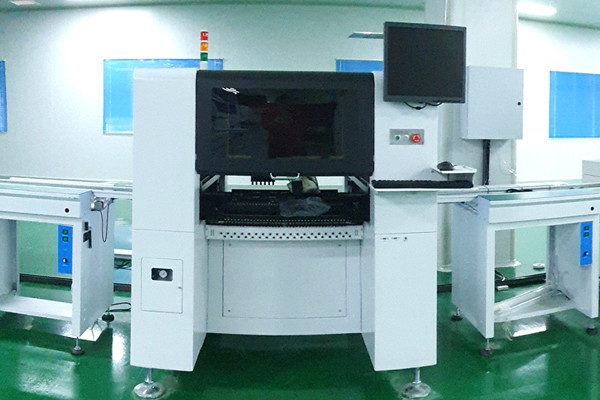

機械SMTデスクトップの一突きおよび場所機械smd自動機械ろ過
HWGC高速HW-DSQ800-120Fの一突きおよび場所機械Smt PCBの生産アセンブリは0201 BGAのsmtのaoi機械を貼った
独立した取付けの頭部の8グループ-頭部の取付けの8グループはより多くの指定を含むプロダクトの取付けの条件のために適している異なったノズルと配られる。
1) 土台の頭部の8グループは二重腕および4つの頭部が、同時に取る材料を、選択の効率非常に改良される同時に選ぶことを実現できる。
2) 取付けの頭部は、および20のmmの部品まで台紙独自に上がり、落ち、0から360度に回ることができる。
3) z軸は上がり、抵抗およびキャパシタンス部品のために部品の厚さに従って独自に落ちるために、取付けの頭部は減らされた速度に高い部品取付けることができるはえの視覚同一証明を実現できる。
4) それは部品、異なった指定の異なったサイズの条件を満たすことができ、異なったパッケージは、多様性、一度だけの配置を達成する。
半自動ペットびん機械を作る機械びんの成形機ペットびんを作る吹く機械びんはすべての形のペット プラスティック容器そしてびんを作り出すために適している。
|
適当な部品
|
resistor.capacitor.chip.lampのビード等。
|
|
PCBの支えられた最高区域
|
340*560mm
|
|
送り装置
|
NXTの電気送り装置、振動の送り装置、ICの皿等
|
|
認識装置
|
印のカメラx2の速い認識のカメラx8。高精度のカメラx1
|
|
適当な部品の最高の高さ
|
≤20mm
|
|
認識方法
|
8つの頭部によって同時認識そして選択
|
|
PCBはモードを運ぶ
|
左から右へthree-stage記入項目の自動関係、自動PCBの位置
|
|
印の位置
|
マニュアル/自動
|
|
プログラミング方法
|
手動でPCBの座標のファイルを輸入した後自動プログラミング
|
|
制御システム
|
HuaweiGuochuang 2021の制御システム
|
|
X-Y軸線の最高のステップ長さ
|
423mm*734mm （残された） 423mm*734mm （右）
|
|
X-Y軸線のトラック
|
4直線運動のquide + 4ゴロねじ
|
|
X-Y軸線の動きモード
|
加速の理性的な連結およびカーブおよびラインの統合された線形補入のアルゴリズムの減速
|
|
制御計算機
|
Intelの高性能プロセッサが付いている産業制御計算機
|
|
トラックの方法の調節
|
電気
|
|
|
4.5mm
|
|
Z軸の最高のステップ長さ
|
50mm
|
|
部品のための角度の範囲
|
士180°
|
|
モーター
|
松下電器産業ACサーボ モーター ミナスA6シリーズ
|
|
運転者
|
松下電器産業高速DSPの運転者
|
|
エア・サプライの条件
|
オイルの浄水器、> 60L塵のフィルターおよび空気圧の安定装置等
|
|
視野の表示
|
17インチ産業制御表示
|
|
|
ドイツのlgusの耐久の適用範囲が広いケーブル（10，000,000回）
|
|
電源
|
220V 50/60Hz
|
|
|
1500W
|
|
機械次元
|
1740*1360*1440mm
|
|
重量
|
1100Kg
|
FAQ
Q:訓練はいかにあるか。
:私達の機械を買った後、あなたのエンジニアは私達の会社に行くことができるまたは作動することはとても容易である。私達に英国の利用者マニュアルおよびガイドのビデオが教える機械を使用する方法をある。利用者マニュアルは機械によって一緒に来る。
Q:これらの機械を使用することは困難であるか。
:いいえ、懸命にまったく私達の前の顧客のために、最高で2日は機械を作動させるには学ぶべき十分である。
Q:あなたの機械持っている質の証明書をか。
:私達の機械すべてはセリウムの証明書、ISO14001 （BCC）、ISO9001 （IQNET）を渡し、専有物をpatenもらう。
