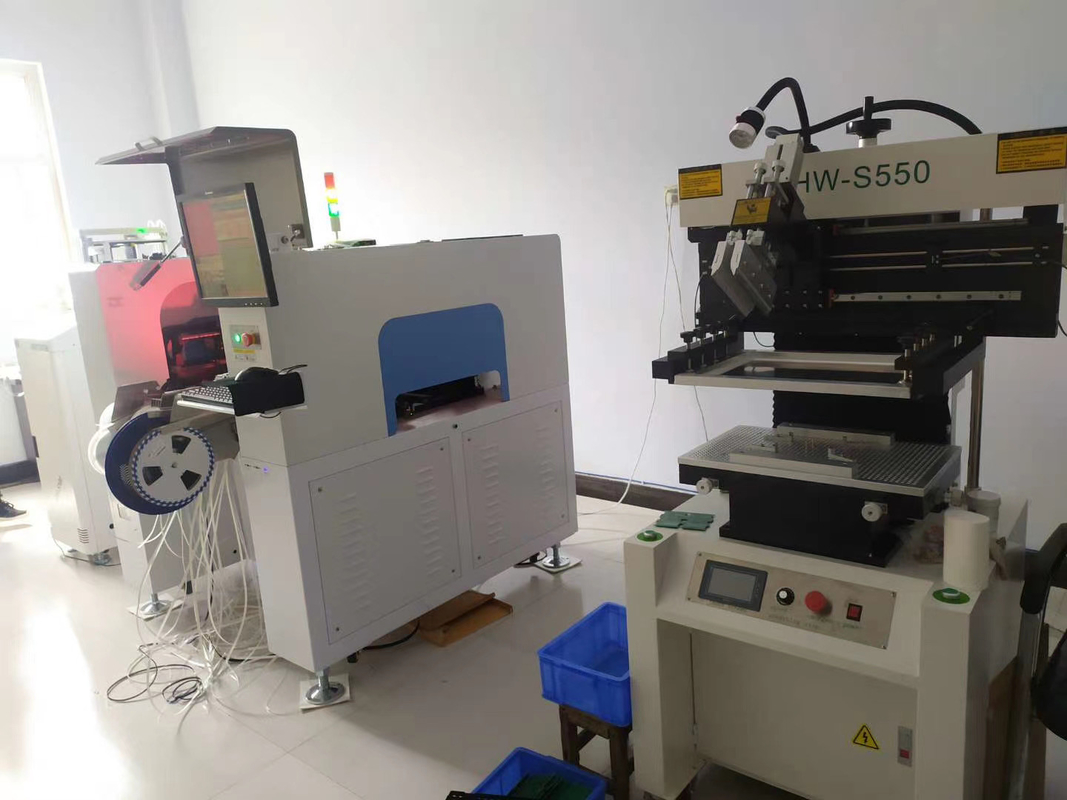

SMTデスクトップPNP機械LED破片のMounter機械SMTはおよび120のNXTの送り装置が付いている場所機械HW-DSQ800-120F選ぶ
導入
より高い速度を、より正確で得るためには、より低い摩耗、SMDの一突きおよび場所機械は8頭部10のカメラ80の送り装置の位置SMDの一突きと来、場所機械は手動でWindows XP、win7の機械独立に私達自身開発するのソフトウェアに基づいてPCBの座標のファイルを輸入した後Three-stage記入項目の自動関係を、自動プログラミング1年の保証、寿命の維持左から右へ使用する。
部品表
1. 一突きおよび場所機械:1セット2.ICはサポートを修理した:4セット（4 M5*8、4 M5*20ねじ） 3.JUKIノズル:20Pcs （502*4,503*6,504*6,505*3,506*1） 4.Solidはノズルに目盛りを付ける:8 PC 5.Powerワイヤー:1 PC （A機械外部電源） 6.の固定フィート:4 PCS （3つのコート）の7.Theキーボードおよびマウス:1つのセット8.Nozzleの口径測定のinkpad:1箱9.Lubricant:1 PC 10.I3産業制御PC （キーと）:1つのセットの11.17インチの表示:1セット（Display*1、VGA line*1の力line*1） 12.Bracket:2セット（bracket*1キーボードおよびマウスbracket*1）の13.Conveyor関係ラインを表示しなさい:2 PC 14.Camera変数調節ライン:1 PC （Plug*3） 15.Handle:2 PCS （送り装置のM4*6 screw*6）の16.シール リング:10 PC
|
|
|
モデル
|
H8
|
|
配置の頭部の数
|
8 （高精度）
|
|
送り装置の位置の数
|
80 （8mmの送り装置に応じて）
|
|
カメラの数
|
10
印のカメラ----------------1
速い認識のカメラ--8
高精度のカメラ----1
|
|
皿の数
|
サポートは48までの非送り装置装置、各材料取付けの範囲内の座標を指定し、更に拡大できる
実用面から機能を受け取る単一機械順序
|
|
正確さの位置
|
0.01mm
|
|
繰り返される正確さを取付ける
|
0.025mm
|
|
ノズルのバッファ範囲
|
4.5mm
|
|
PCBの最高区域
|
500*380mm
|
|
部品の最高の高さ
|
7mm （20mmにカスタマイズすることができる）
|
|
Z軸の最高の移動範囲
|
20mm
|
|
最高の取付けの速度
|
15000CPH
|
|
平均取付けの速度
|
10000-12000CPH
|
|
ガイド
|
ねじガイド
|
|
ドライブ モーター
|
ACサーボ モーター ミナス輸入されたA6シリーズ
|
|
動きのドライブ
|
輸入された高速DSPドライブ
|
|
XYZドライブ ガイド・レール
|
二重直線運動ガイド+二重ゴロねじ
|
|
適当な取付けの範囲
|
0201、0402、0603、0805、1206、ダイオード、三極管、SOTおよびQFP、BGA、etc.withの鉛ピッチ≥0.3mm （センタの間隔のために適した
40 * 40mmの内の0.5mm）
|
|
PCBの記入項目モード
|
左から右へThree-stage記入項目の自動関係、自動PCB
|
|
プログラミング方法
|
手動でPCBの座標のファイルを輸入した後自動プログラミング
|
|
トラックの方法の調節
|
電気
|
|
印の位置
|
自動--マニュアル
|
|
認識モード
|
8つの頭部の同時認識
|
|
テープ送り装置
|
8,12,16,24mmおよび振動の送り装置（管の破片に付すことができる）
|
|
電子送り装置
|
選択
|
|
吸引のノズルの真空の源
|
真空のブレーカが付いている高速オンオフの真空の発電機
|
|
オペレーティング システム
|
、win7 Windows XPに基づいてののソフトウェアは私達自身によって機械独立に成長した
|
|
要素の角度
|
動きの間の0-360°synchronous回転
|
|
X/Yの操作モード
|
線形加速および減速連結の理性的なカーブ
|
|
理性的な警報
|
自動修正、自動取り替え、不足警報
|
|
表示装置
|
17インチの産業コントロール・ディスプレイ比4: 3決断1280x1024
|
|
電源
|
220/110V 50/60Hz
|
|
平均出力
|
1000W
|
|
圧縮空気
|
0.5-0.6Mpa
|
|
空輸補給の源の最低の排気の容積
|
80-120L / 分、容積は60Lより多くである
|
|
空気源の品質要求事項
|
オイルの浄水器;≥60L、塵フィルターおよび空気圧の安定装置等
|
|
重量
|
670KG
|
|
次元
|
142*137*135CM
|
8 Heads+80送り装置positions+Servo Motor+GuideのRail+hree段階の記入項目の自動関係
