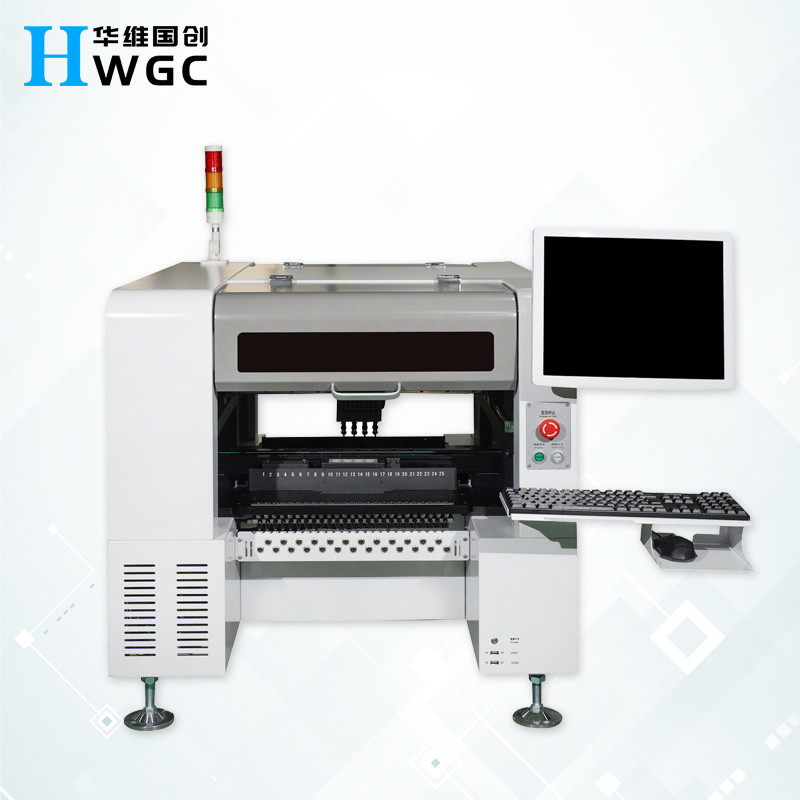

一突きおよび場所機械は何のために使用されるか。
表面の台紙の技術（SMT）は電子製造業者によって小-中型のサーキット ボードの生産のための広く採用された技術行う。一般に表面の台紙の技術機械かSMT機械として知られている一突きおよび場所機械は、プリント基板（PCBs）に楽に置くことをそして高精度の電子部品を可能にするタイプのロボットである。
SMT機械の主たる機能はPCBに多数の電子部品を置くプロセスを自動化することである。機械は送り装置が電子部品に与える、カメラはしっかりPCBの指名行先にそれらを置く前に部品を確認する自動プロシージャに続き。この作動の技術はだけでなく、部品を置くことの精密を高めるが、またアセンブリのプロセスをもっと速いレートで流線形にする。
SMT機械は長年にわたって展開し、現代機械はそれらが付加的な機能を遂行するようにする複数の特徴と来る。高度機械にPCBsのオリエンテーションを、より広い範囲の構成の形および前任者よりサイズを調節あり、できる機能が部品を扱うためにもっと速いレートで修理する。さらに、機械にそれらに大規模な電子製造業の価値のある資産をした別のPCBsで同時に動作する機能がある。
結論として、SMT機械は電子製造工業を革命化し、小-中型のサーキット ボードを堪能にそしてもっと速いレートで作り出すことを製造業者が可能にする。プロダクト出力の質を改善した構成配置の自動化されたプロセスは精密、有効である。これはSMT機械に競争にとどまり、企業の良質の標準を維持するように努力する電子製造業者のための非常に貴重な資産をした。
これはへ使用される一突きおよび場所機械がある何のために答えであるか。質問。北京華為技術Guochuangの電子技術Co.、株式会社へのあなたの注意を、私達でしたり良質SMT装置の製造者、OEM、ODMの信頼できる源の製造業者を引き受けることができる私達捜している全体的な代理店、私達の連絡先情報をありがとう:15010550359 zhai 15931673319劉。
、
|
配置の頭部の数
|
4 （高精度）
|
|
ICの皿の数
|
48
|
|
送り装置の数
|
50/44 （8mmの送り装置に応じて）
|
|
正確さの位置
|
0.01mm
|
|
繰り返される正確さを取付ける
|
0.05mm
|
|
抵抗の速度範囲の取付け
|
5000-8000Pcs/hキャパシタンス部品
|
|
適当な部品
|
抵抗器、コンデンサー、破片、ランプのビード0201-30*30mm等。
|
|
PCBの支えられた最高区域
|
50*50mm- （50F） 350*190mm/（44F） 350*260mm
|
|
送り装置
|
電気送り装置、空気の送り装置、振動の送り装置、ICの皿等。
|
|
認識装置
|
印のカメラx1の速い認識のカメラx4の高精度のカメラx1
|
|
適当な部品の最高の高さ
|
≤7mm
|
|
PCBはモードを運ぶ
|
three-stage記入項目、左から右へ自動関係、自動PCBの位置
|
|
印の位置
|
マニュアル/自動
|
|
プログラミング方法
|
手動でPCBの座標のファイルを輸入した後自動プログラミング
|
|
制御システム
|
HuaweiGuochuangの制御システム
|
|
X-Y軸線の最高のステップ長さ
|
629mm*679mm
|
|
X-Y軸線のトラック
|
直線運動のガイド+スクリュードライバー
|
|
X-Y軸線の動きモード
|
加速の理性的な連結およびカーブおよびラインの統合された線形補入のアルゴリズムの減速。
|
|
制御計算機
|
Intelの高性能プロセッサが付いている産業制御計算機
|
|
トラックの方法の調節
|
電気
|
|
ノズルの緩衝の範囲
|
4.5mm
|
|
Z軸の最高のステップ長さ
|
20mm
|
|
部品のための角度の範囲
|
±180°
|
|
モーター
|
ACサーボ モーター シリーズ
|
|
運転者
|
高速DSPの運転者
|
|
エア・サプライの条件
|
オイルの浄水器、≥ 50L、塵フィルターおよび空気圧の安定装置等。
|
|
ノズルの真空の供給
|
高速真空の破烈機能を統合する真空の発電機
|
|
エア・サプライ圧力の範囲
|
0.5-0.7Mpa
|
|
OS
|
Windowsに基づく独立した研究開発SMT理性的なOS
|
|
PCBは要求する
|
自動モードの3-5mmのプロセス端
|
|
視野の表示
|
17インチ産業制御表示
|
|
ケーブル
|
耐久の適用範囲が広いケーブル（10，000,000回）
|
|
電源
|
220V 50/60Hz
|
|
平均出力
|
600W
|
|
機械次元
|
机機械1140*900*900mm
縦機械900*1140*1340mm
|
|
重量
|
（机機械） 210kg （縦機械） 280kg
|
