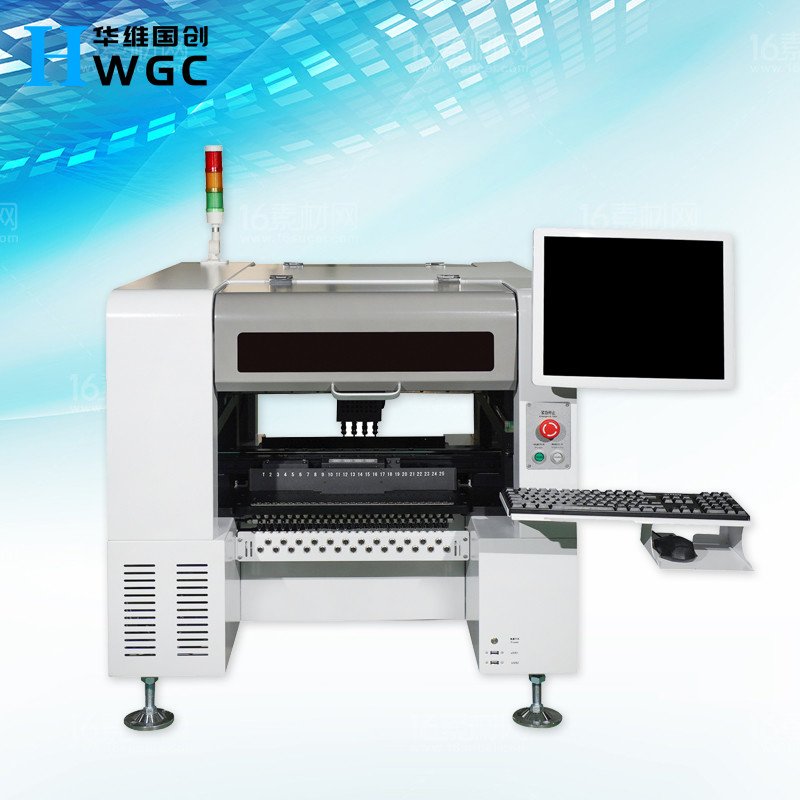

Single Operator Bga Smt Placement Machine With Four Heads And 44 Feeders

4つの頭部および44の送り装置が付いている単一オペレータBga Smtの配置機械

  • ハイライト

    単一オペレータbgaのsmtの配置機械

    ,

    44の送り装置のsmtの配置機械

    ,

    smt PCBの構成配置機械

  • 条件
    元の新しい
  • 適当な部品
    0402--5050、SOP、TQFP、BGA
  • 使用法
    LEDの管大きいQtyの生産、サーキット ボードAssembly/LEDライト生産
  • 名前
    一突きの場所機械smt PCBの場所機械\ LED Mounterは\アセンブリ機械、サムスンCP45機械PCBサポート ピンを導いた
  • 適用
    SMT PCBアセンブリ生産ライン
  • 製品名
    自動SMDのコンデンサーの配置機械
  • タイプ
    SMT マシン関連製品
  • テープ幅
    8mm、12mm、24mm
  • 最小注文数量
    1
  • 価格
    1
  • パッケージの詳細
  • 受渡し時間
    1
  • 支払条件
    L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram
  • 供給の能力
    1

4つの頭部および44の送り装置が付いている単一オペレータBga Smtの配置機械

4つの頭部および44の送り装置が付いている一突きおよび場所機械単一オペレータBGA SMT配置機械

どのような顧客がパッチ機械を購入するために適しているか。



パッチ機械はプリント基板に表面取付けられた装置の組織的取付けに責任があるエレクトロニクス産業で主に使用される。パッチ機械のための理想的な顧客は電子デバイスの生産にかかわる人である。パッチ機械の購入から寄与する特定の顧客の何人か下記のものを含んでいる:



1. 電子プロダクトを組み立てる他のビジネスの電子製造サービス(EMS)会社EMSの定款およびパッチ機械はこのプロセスの必要な用具である。



2. 消費者のための電子プロダクトを、smartphonesのような、タブレットおよびラップトップ製造する家電の製造業者の会社は、パッチ機械がサーキット ボードに破片そして他の部品を取付けるように要求する。



3. 自動車電子工学の製造業者の自動車製造業者は電子部品に車に動力を与えるために頼りパッチ機械は車のための電子部品の生産の必要な用具である。



4. 大気および宇宙空間および防衛関係の請負業者の宇宙航空および防衛関係の請負業者は頻繁にプロダクトの高度の電子工学を利用し、パッチ機械は表面取付けられた装置の精密な配置のための必要な用具である。結論として、電子デバイスの生産にかかわるどのビジネスでもパッチ機械の購入から寄与できる。これらの機械は表面取付けられた装置の速く、有効なアセンブリのために特に貴重である。


これはへどのような顧客がパッチ機械質問を購入するために適しているか答えである。北京華為技術Guochuangの電子技術Co.、株式会社へのあなたの注意を、私達でしたり良質SMT装置の製造者、OEM、ODMの信頼できる源の製造業者を引き受けることができる私達捜している全体的な代理店、私達の連絡先情報をありがとう:15010550359 zhai 15931673319劉。







4つの頭部および44の送り装置が付いている単一オペレータBga Smtの配置機械 04つの頭部および44の送り装置が付いている単一オペレータBga Smtの配置機械 14つの頭部および44の送り装置が付いている単一オペレータBga Smtの配置機械 24つの頭部および44の送り装置が付いている単一オペレータBga Smtの配置機械 34つの頭部および44の送り装置が付いている単一オペレータBga Smtの配置機械 44つの頭部および44の送り装置が付いている単一オペレータBga Smtの配置機械 54つの頭部および44の送り装置が付いている単一オペレータBga Smtの配置機械 64つの頭部および44の送り装置が付いている単一オペレータBga Smtの配置機械 74つの頭部および44の送り装置が付いている単一オペレータBga Smtの配置機械 8

4つの頭部および44の送り装置が付いている単一オペレータBga Smtの配置機械 9





配置の頭部の数
4 (高精度)
ICの皿の数
48
送り装置の数
50/44 (8mmの送り装置に応じて)
正確さの位置
0.01mm
繰り返される正確さを取付ける
0.05mm
抵抗の速度範囲の取付け
5000-8000Pcs/hキャパシタンス部品
適当な部品
抵抗器、コンデンサー、破片、ランプのビード0201-30*30mm等。
PCBの支えられた最高区域
50*50mm- (50F) 350*190mm/(44F) 350*260mm
送り装置
電気送り装置、空気の送り装置、振動の送り装置、ICの皿等。
認識装置
印のカメラx1の速い認識のカメラx4の高精度のカメラx1
適当な部品の最高の高さ
≤7mm
PCBはモードを運ぶ
three-stage記入項目、左から右へ自動関係、自動PCBの位置
印の位置
マニュアル/自動
プログラミング方法
手動でPCBの座標のファイルを輸入した後自動プログラミング
制御システム
HuaweiGuochuangの制御システム
X-Y軸線の最高のステップ長さ
629mm*679mm
X-Y軸線のトラック
直線運動のガイド+スクリュードライバー
X-Y軸線の動きモード
加速の理性的な連結およびカーブおよびラインの統合された線形補入のアルゴリズムの減速。
制御計算機
Intelの高性能プロセッサが付いている産業制御計算機
トラックの方法の調節
電気
ノズルの緩衝の範囲
4.5mm
Z軸の最高のステップ長さ
20mm
部品のための角度の範囲
±180°
モーター
ACサーボ モーター シリーズ
運転者
高速DSPの運転者
エア・サプライの条件
オイルの浄水器、≥ 50L、塵フィルターおよび空気圧の安定装置等。
ノズルの真空の供給
高速真空の破烈機能を統合する真空の発電機
エア・サプライ圧力の範囲
0.5-0.7Mpa
OS
Windowsに基づく独立した研究開発SMT理性的なOS
PCBは要求する
自動モードの3-5mmのプロセス端
視野の表示
17インチ産業制御表示
ケーブル
耐久の適用範囲が広いケーブル(10,000,000回)
電源
220V 50/60Hz
平均出力
600W
機械次元
机機械1140*900*900mm
縦機械900*1140*1340mm
重量
(机機械) 210kg (縦機械) 280kg
